极品美女一区二区三区图片 I 日韩精品一区二区三区四 I 久久99亚洲含羞草影院 I 国产精自产拍在线看中文 I 成人免费毛片观看 I 午夜国产一级一片 I 免费欧美成人 I 伊人动漫 I 黄瓜视频在线观看免费 I 欧美一夜爽爽爽爽爽爽 I www夜片内射视频日韩精品成人 I 亚洲va无码手机在线电影 I 综合网在线观看 I 成人免费色 I 最近中文2019字幕第二页 I 男女曰b免费视频 I 亚洲性射射 I 久热国产精品 I 88xx永久免费看大片 I 毛片网在线观看 I 欧美一区二区三区影院 I 久久这里只有精品1 I 在线精品国产一区二区三区 I 超碰aⅴ人人做人人爽欧美 I 亚洲精品123区 I 手机在线看片你懂得 I 久久人人爽人人爽人人片 I 在线看爽片 I 看黄色大片网站 I 日本免费在线 I 97在线国产视频 I 精品视频在线播放一区二区三区 I 正在播放 久久 I 欧洲激情视频 I 亚洲综合一区二区精品导航

抗生素廢水光催化處理

2017-03-15 08:55:38

  1 引言

  ?隨著環境污染的加劇,半導體納米光催化材料在治理環境污染的應用中得到了廣泛的關注,其中,制備大比表面積、高孔隙率和易回收的半導體光催化材料成為研究的熱點.為增大光催化材料的比表面積,研究學者們設計了不同形狀的催化劑,如球、空心球、片狀、花瓣狀、介孔、納米管、納米線、納米棒、納米纖維和納米帶等,而納米帶由于具有不同于線、管的新穎結構和獨特性能而備受關注.近年來,關于納米帶制備方法的報道有:水熱法、自組裝法、模版法和離子交換法等,但上述方法條件苛刻,過程比較復雜.靜電紡絲法是制備納米材料的一種簡單易行的方法,且該方法具有設備簡單、容易操作,產量高及最有可能實現工業化生產的優點.鈦酸鹽納米材料,具有良好的光化學和電化學性能,在催化、儲氫、化學傳感器、離子交換、分子吸附等領域得到廣泛的應用.其中In2TiO5是一種寬帶隙n型半導體材料,其晶胞結構屬于正交空間群(Pnma),它由[InO6]和[TiO6]的八面體組成,具有三維隧道結構,晶體中的八面體結構有利于電子流的轉移.但關于In2TiO5納米帶的制備及其光催化性能研究尚未見報道.

  本文利用靜電紡絲制備In-Ti-PVP復合前驅體,經低溫煅燒得到In2TiO5納米帶,利用其比表面積大、晶粒尺寸小、能促進光生電子與空穴的分離等特點,應用于羅丹明B、亞甲基藍和氟喹諾酮類抗生素左氧氟沙星的光催化降解,為此類廢水的光催化處理提供一定的技術參考.

  2 實驗部分

  2.1 光催化劑的制備

  稱取2.88 g PVP-K30于10 mL無水乙醇中,在室溫下密閉攪拌溶解,得溶液A;將1 mL Ti(OC4H9)4 在磁力攪拌下緩慢滴加到2 mL冰醋酸和2 mL無水乙醇的混合液中,繼續攪拌30 min,得溶液B;取0.2 mol · L-1 In(NO3)3溶液5 mL于錐形瓶中,并加入10 mL溶液A,0.85 mL溶液B及適量的去離子水,室溫下磁力攪拌一定時間,得到橙黃色透明溶膠.

  利用自制的靜電紡絲裝置進行紡絲.靜電紡絲裝置由高壓直流電源、蠕動泵和鋁箔接受裝置3部分組成.紡絲針頭內徑為0.5 mm,紡絲速度為3 mL · h-1.調節紡絲針頭與水平面成約30°的夾角,毛細尖端與接收板的距離為18 cm,施加20 kV的電壓.紡絲結束將纖維氈置于60 ℃真空干燥箱中干燥10 h.最后,將纖維氈置于馬弗爐中,以2 ℃ · min-1 的升溫速率升溫至800 ℃,恒溫2 h后自然冷卻至室溫,經瑪瑙研缽充分研磨即得In2TiO5納米帶.

  改變起始原料,以同樣的方法制備TiO2和In2O3樣品.

  2.2 In2TiO5納米帶的表征

  采用XRD-6100型X射線衍射(日本島津儀器有限公司)表征樣品的晶體結構,Cu Kα靶,2 θ范圍10°~70°;采用EVO MA10高分辨掃描電鏡(德國蔡司公司)對樣品進行形貌分析;采用TU-1901型雙光束紫外可見漫反射分光光度儀(北京普析通用儀器有限公司)檢測樣品的紫外可見吸收,以BaSO4為參比.

  2.3 光催化性能測試

  利用自制的光催化反應器進行納米帶In2TiO5的光催化性能測試.光催化反應器由光源(高壓汞燈,125 W),石英管(長22.0 cm,直徑為2.0 cm,距離光源10 cm)、冷阱、通氣管等構成.光催化反應時,將通氣管插入石英管底部,通入空氣以維持光催化劑懸浮于降解液中.實驗時,在石英反應管中加入被降解溶液50 mL和0.05 g的光催化劑,在無光照下通氣30 min后,開啟光源,開始計時,每隔一定時間取樣,高速離心后取上層清液,在一定波長處測定溶液吸光度,根據吸光度與被降解物質濃度的關系,以ct/c0的大小進行光催化性能評價,其中c0 為起始被降解溶液的質量濃度(mg · L-1),ct 為反應t時間被降解溶液的質量濃度(mg · L-1).

  2.4 · OH的檢測

  取0.1 g In2TiO5樣品于石英反應管中,加入50 mL的對苯二甲酸(TA)溶液作為探針物質(TA的濃度為2 mmol · L-1,NaOH濃度為8 mmol · L-1),置于自制光催化反應器中.在無光照下通氣30 min后,開啟光源,開始計時,每隔10 min取1次樣,高速離心后取上層清液,于RF-5301 PC型熒光分光光度計(日本島津,操作參數:激發波長315 nm,發射波長425 nm)上測定2-羥基對苯二甲酸(TAOH)的熒光光譜.

  3 結果與討論

  3.1 XRD分析

  圖 1a為In2TiO5樣品的XRD圖譜.由圖可知,樣品在13.58°(101)、17.06°(102)、27.36°(202)、30.53°(203)、31.23°(013)、35.63°(210)、36.16°(211)、41.68°(115)、50.75°(401)、51.68°(216)、51.80°(117)、52.19°(020)、58.68°(412)、60.46°(413)、61.57°(209)、61.69°(223)和61.98°(218)等處出現明顯的衍射峰,其衍射峰與正交空間群(Pnma)中化合物In2TiO5(PDF No.82-0326,a=0.3501 nm,b=0.7241 nm,c=1.489 nm)的特征衍射峰完全一致,且無雜峰,說明所制備的樣品為高純度In2TiO5. 通過Scherrer公式,計算In2TiO5樣品(203晶面)的晶粒粒徑為48.9 nm,為采用低溫燃燒法制備In2TiO5粉體晶粒粒徑(160 nm)的0.31倍.圖 1b為循環使用后的In2TiO5樣品XRD圖譜.由圖可知,使用后In2TiO5樣品的晶型結構未發生改變,說明In2TiO5具有較強的穩定性,可重復使用.

圖片關鍵詞

?圖1 In2TiO5樣品的XRD圖譜

  3.2 SEM分析

  In2TiO5樣品的SEM照片如圖 2所示.由圖可知,In2TiO5樣品的形貌呈帶狀,界面清晰,且彼此無交聯,帶的寬度為(552±58)nm,厚度為(108±35)nm.通過EDS分析,In元素為6.39%(atom),Ti元素為3.21%(atom),In與Ti的原子比約為2 ∶ 1,這與In2TiO5中的In、Ti化學計量比一致.

圖片關鍵詞

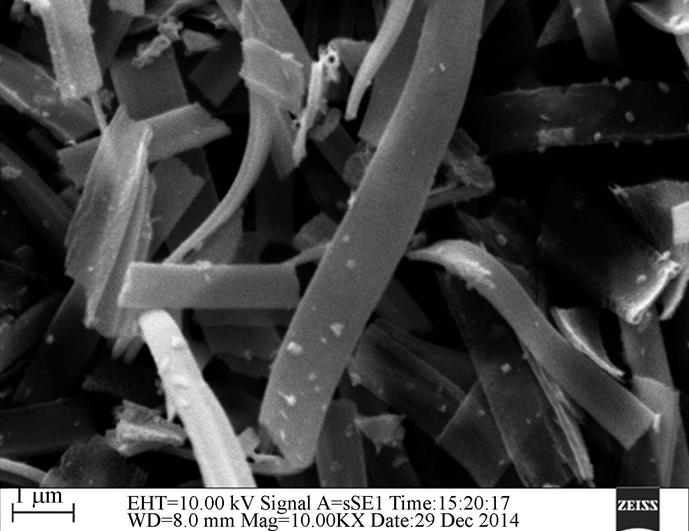

??圖2 In2TiO5納米帶的SEM照片

  3.3 UV-vis DRS分析

  圖 3為In2TiO5樣品的UV-vis DRS圖.由圖 3a可知,樣品在200~500 nm范圍內均有一定的吸收,且主要吸收在紫外區,在可見光區的吸收很小.根據Tauc法則,得到的(αhν)2-hν關系曲線如圖 3b所示,其中α是半導體的光吸收系數,hν為入射光子能量.將內插圖曲線的線性部分外延至與橫坐標相交,則交點值即為樣品的禁帶寬度.由圖 3b可知,In2TiO5納米帶的禁帶寬度Eg為3.47 eV,稍大于Wang等(2007)采用低溫燃燒法制備In2TiO5粉體禁帶寬度Eg(3.02 eV),這是因為In2TiO5納米帶的晶粒粒徑(48.9 nm)遠遠小于In2TiO5粉體(160 nm),受量子尺寸效應的影響,使得In2TiO5納米帶的禁帶寬度大于In2TiO5粉體.

圖片關鍵詞

?圖3 In2TiO5納米帶的UV-vis DRS圖譜及(αhν)2-hν曲線

  3.4 BET分析

  圖 4a為In2TiO5樣品的N2吸附-脫附等溫曲線,由圖可知,該曲線屬于第Ⅴ類型吸附-脫附等溫曲線和H3型滯后環.In2TiO5納米帶吸附-脫附等溫曲線的滯后環面積較明顯,這是由樣品中片狀碎片堆積產生的狹縫孔導致.圖 4b為In2TiO5樣品的孔徑分布曲線,由圖可知,In2TiO5納米帶樣品的平均孔徑為5.76 nm,孔徑分布在2~12 nm之間,且主要集中在2~5 nm,這說明制備的納米帶比較均一.測得In2TiO5納米帶樣品的比表面積為20.71 m2 · g-1,其比表面積是采用高溫固相法制備In2TiO5粉體BET比表面積(1.56 m2 · g-1)的13倍和采用低溫燃燒法制備In2TiO5粉體BET比表面積(8.77 m2 · g-1)的2.36倍.這主要是由于靜電紡絲技術制備的In2TiO5納米帶尺寸小(納米級)和分散均勻,而高溫固相法和低溫燃燒法制備的In2TiO5粉體顆粒粒徑較大和團聚現象嚴重導致.

圖片關鍵詞

??圖4 樣品的N2吸(脫)附等溫曲線(a)和孔徑分布圖(b)

  3.5 光催化性能測試

  3.5.1 降解目標物對In2TiO5納米帶光催化性能的影響

  為了評價In2TiO5納米帶的光催化性能,選擇羅丹明B(RhB 10 mg · L-1)、甲基橙(MO 10 mg · L-1)、亞甲基藍(MB 10 mg · L-1)以及氟喹諾酮類抗生素代表左氧氟沙星(LEV 20 mg · L-1)進行了光催化降解實驗.由圖 5可知,在同樣條件下,目標降解物不同,樣品的光催化降解效果差別較大.光照60 min,RhB、MO、MB和LEV的降解率分別為73.6%、14.1%、93.3%和94.5%.其中對MO的降解率最小,這可能與被降解物質的帶電性質有關.因為RhB、MB和LEV為正離子型物質,MO為負離子型物質.可見,In2TiO5納米帶對正離子型有機物有較好的光催化降解效果.采用Delsa Nano C粒度儀(美國貝克曼庫爾特公司)檢測In2TiO5樣品表面的Zeta電位如表 1所示.由表可知,In2TiO5納米帶表面的帶電性質與溶液的pH值有關.在中性或弱堿性溶液中,In2TiO5表面帶負電,因此對RhB、MB和LEV有較強的吸附力,再加In2TiO5納米帶具有較大的比表面積,導致降解效果較明顯.

圖片關鍵詞

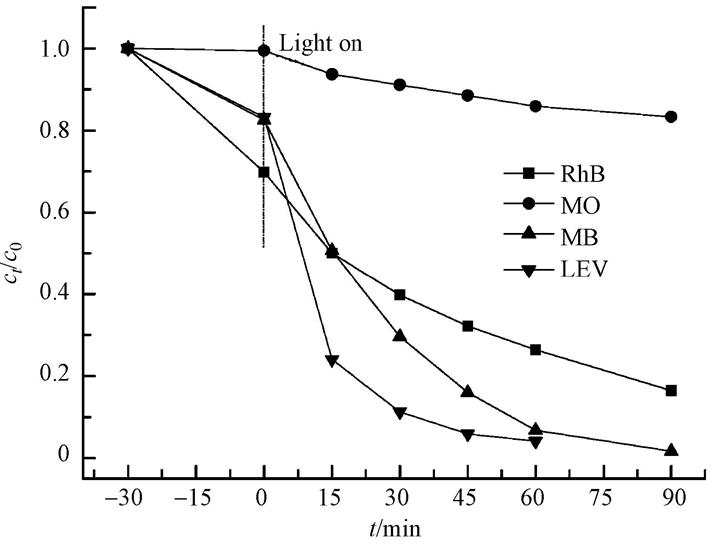

?圖5 In2TiO5納米帶對RhB、MO、MB和LEV的光催化降解曲線

  3.5.2 溶液pH對In2TiO5納米帶光催化性能的影響

  被降解物質水溶液的pH也是影響光催化效率的重要因素,因為溶液pH的變化會引起界面電荷性質的變化,進而改變納米粒子在溶液中的分散情況.為進一步證實溶液的酸度對In2TiO5納米帶光催化效果的影響,選擇MB為降解對象,進行了不同pH條件下MB的光催化降解實驗,結果如圖 6所示.從圖可以看出,在同樣條件下,樣品的光催化降解效率隨著溶液pH的增大而增大.當溶液pH大于9時,In2TiO5樣品的吸附能力約為pH 3.0的3倍.這是因為在堿性條件下In2TiO5粒子帶負電,而MB分子帶正電,兩者靠庫侖力緊密吸附在催化劑表面形成雙電層,雙電層產生的Zeta電位越大,則斥力越大,越有利于分散;當庫侖力小于范德華力時,粒子將發生團聚.

圖片關鍵詞

?圖6 溶液的pH對MB光催化降解效率的影響

圖片關鍵詞?
表1 不同pH溶液中In2TiO5的Zeta電位

  3.5.3 初始濃度對In2TiO5納米帶光催化性能的影響

  為了研究In2TiO5納米帶光催化降解MB反應動力學,測定了不同初始濃度MB條件下的降解效率.先假設MB的降解為一級反應,則其反應速率方程可表達為:ln(c0/ct)=kt,其中,c0為暗吸附后MB濃度,ct為任意時刻MB濃度.In2TiO5納米帶光催化降解不同初始濃度MB的降解曲線如圖 7所示.由圖可知,不同初始濃度的ln(c0/ct)與t的關系均具有良好的線性相關性,符合光催化降解一級動力學模型(Shamsipur et al., 2014),MB的降解反應動力學方程及相應的參數見表 2.

圖片關鍵詞

?圖7 ln(c0/ct)-t關系曲線

圖片關鍵詞

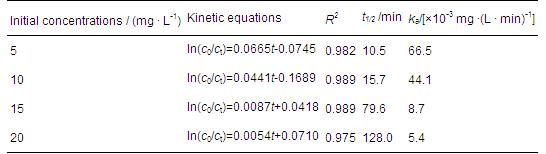

?表2 MB降解反應的動力學方程及參數值

  3.6 光催化機理

  3.6.1 In2TiO5納米帶降解MB的機理分析

  In2TiO5納米帶在不同時間降解MB的紫外-可見吸收光譜如圖 8a所示.從圖可以看出,隨著光照時間的增加,MB在紫外光區230~330 nm(苯環)和可見光區664 nm(二甲氨基)處的的特征峰逐漸降低,90 min后,MB的特征峰消失,降解率達98.1%.同時發現MB在可見光區的吸收峰從664 nm藍移至610 nm,這說明MB在In2TiO5的作用下發生了去甲基化作用,導致MB脫掉兩個甲基,在不同時間分別形成天青B和天青A,同時苯環也被破壞,與文獻報道(Zhang et al., 2002)天青B和天青A的特征吸收峰分別在654~648 nm和620 nm處基本一致.MB特征吸收峰的藍移說明MB已被In2TiO5光催化降解.不同催化劑對MB的光催化降解效果如圖 8b所示,由圖可知,在高壓汞燈輻照下,60 min,In2TiO5納米帶對MB的降解率達91.9%,而TiO2和In2O3的降解率僅為51.2%和62.1%.由此可見,In2TiO5中[InO6]和[TiO6]的八面體構建的三維隧道結構,加快了光生電子-空穴的分離,使得光催化劑的光催化活性得到明顯的提高.

圖片關鍵詞

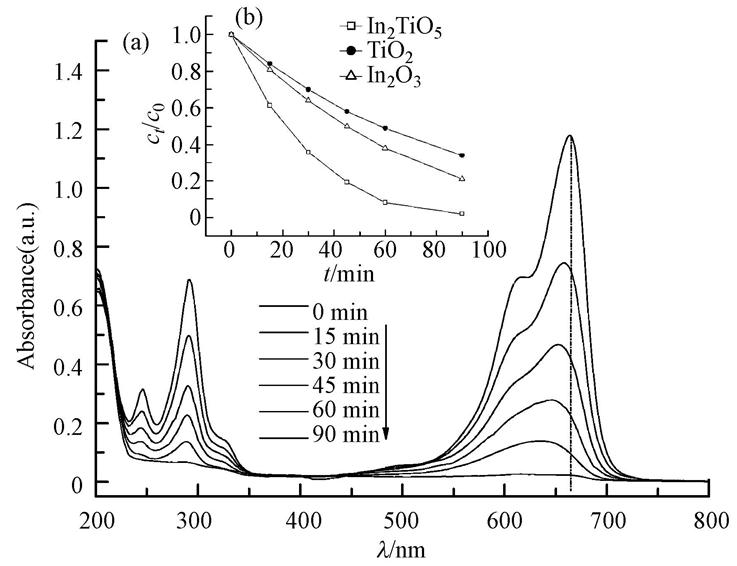

?圖8 不同降解時間下MB的紫外-可見吸收光譜

  3.6.2 · OH捕獲

  為了檢測光催化反應過程中的羥基自由基· OH含量,采用對苯二甲酸-熒光技術,對半導體光催化MB體系中的· OH進行了探測.因為光催化劑在接受能量大于其吸收閾值的光照后,價帶的電子就會躍遷到導帶,產生光生載流子(電子-空穴對),空穴與H2O、OH-反應,最終生成· OH,· OH與TA反應生成2-羥基對苯二甲酸(TAOH),其在315 nm激發下會發出熒光,峰位為425 nm.圖 9為反應體系中· OH的產生隨時間的變化曲線.由圖可以看出,隨著光照時間的增加,熒光強度呈增加趨勢,且與光照時間呈良好的線性關系.這說明光催化劑具備較強的光催化活性,與MB隨光照時間的降解曲線中的分析相一致.具體參見 污水處理技術資料或污水技術資料更多相關技術文檔。

圖片關鍵詞

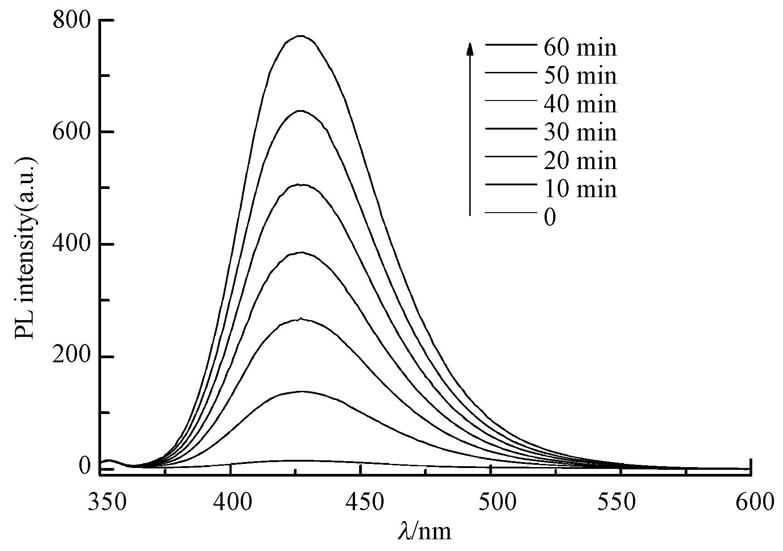

?圖9 不同光照時間下In2TiO5的熒光曲線

  4 結論

  1)以PVP-K30、In(NO3)3和Ti(C4H9O)4為主要原料,利用靜電紡絲技術制備了In-Ti-PVP復合纖維氈.經800 ℃煅燒后,得到In2TiO5納米帶,其比表面積為20.71 m2 · g-1,寬度為(552±58)nm,厚度為(108±35)nm.

  2)In2TiO5表面在中性及堿性溶液中顯負電性.

  3)在紫外光照射下,In2TiO5納米帶對RhB、MB和LEV表現出優良的光催化活性.在降解過程中,MB的可見光區的特征峰發生藍移,且對MB的降解服從一級動力學模型,其反應速率常數ka為4.41×10-2 mg · L-1 · min-1,半衰期t1/2=15.7 min.

010-65501108

綠水公司是專業的水處理設計和水處理工程公司。

在線反饋
主站蜘蛛池模板: 91国内精品久久久久免费影院 | 伦伦影院午夜理论片 | 性欧美丰满熟妇xxxx性久久久 | 中文毛片无遮挡高潮免费 | 午夜 在线播放 | 在线观看日本污污ww网站 | 久久影院一区二区三区 | 亚洲国产美女精品久久久久 | 日韩人妻中文无码一区二区三区 | 久久精品女人天堂av | 综合网视频 | 狠狠色丁香婷婷久久 | 中文字幕av无码一区二区三区电影 | 久久视屏这里只有精品6国产 | 精品久久洲久久久久护士 | 精品国产亚洲一区二区三区在线观看 | 青草娱乐 | 亚洲精品美女视频 | 亚洲成人在线免费视频 | 国产一级黄色网 | 北条麻妃国产九九九精品小说 | 中文在线观看免费视频 | 亚洲一区中文字幕 | 欧美成人家庭影院 | 国精产品999国精产 国精产品999国精产品官网 | 亚洲爆乳无码一区二区三区 | 久久综合丝袜日本网 | 国产大屁股喷水视频在线观看 | 欧美日韩综合一区二区三区 | 久久夜夜操妹子 | 国产999精品久久久影片官网 | 久久久精品欧美 | 秋霞无码一区二区 | 亚洲高清毛片一区二区 | 成人毛片免费网站 | 国产欧美一区二区三区免费看 | 不用播放器的av | 福利片在线观看 | 亚洲成人免费视频在线观看 | 久久精品欧美一区 | 性色av一区二区三区四区 | 99热久久这里只有精品6国产网 | 日日摸夜夜添狠狠添欧美 | 国产蜜臀av在线一区尤物 | 国产欧美日韩在线播放 | 久久免费视频7 | 亚洲熟妇毛茸茸 | 亚洲综合av永久无码精品一区二区 | 污视频免费观看网站 | 99久久夜色精品国产网站 | 欧美第一页草草影院 | 国产精品不卡 | 精品无码一区二区三区在线 | 男女性刺激爽爽免费视频 | 成人性生交A片免费看麻豆 色倩网站 | 人妻丰满熟妇岳av无码区hd | 97爱爱爱| 国产片av片永久免费观看 | 欧美成人精品一区二区男人看 | 国内精品九九久久精品 | 亚洲欧美日韩中文综合在线不卡 | 日本高清色视频在线观看免费 | 无码人妻丰满熟妇精品区 | 一区二区三区在线 | 在线观看日韩 | 久久er视频 | 开心激情综合网 | 人人爽人人澡人人高潮 | www国产亚洲精品久久麻豆 | 黄色av网站在线免费观看 | 99久久久无码国产精品古装 | 欧美日韩一区二区三在线 | 亚洲精品午夜视频 | 欧美高清网站 | 粉嫩粉嫩芽的虎白女18在线视频 | 午夜影院免费视频 | 无码人妻一区二区三区免费视频 | 欧美成人18| www天天操| 麻豆国产av超爽剧情系列 | 人妻熟女一区 | 69pao强力打造免费高清 | 日韩国产成人无码av毛片蜜柚 | 精品亚洲永久免费精品 | 99久久国产综合精品女 | 久久精品国产一区 | 超碰一区 | 成人免费播放视频777777 | 精品成人网 | 日本高清乱理伦片中文字幕啊 | 在线 | 一区二区三区四区 | 我要看真正的免费毛片 | 精品人妻伦九区久久aaa片 | 草草影院国产第一页 | 9l蝌蚪porny中文自拍 | 久久99精品热在线观看15 | 国产成人精品一区二区三区电影 | 香港三日本三级少妇三级视频 | 亚洲成a人片在线观看日本 亚洲成a人片在线观看天堂无码 |
