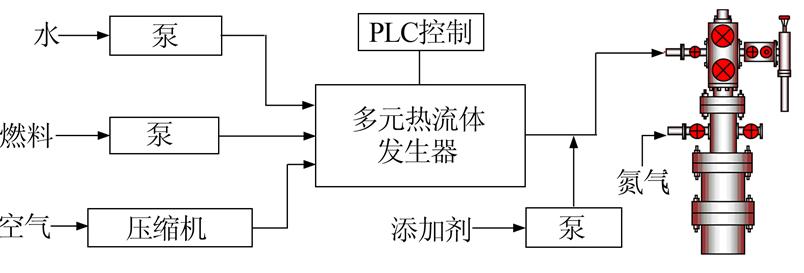

海上多元熱流體熱采技術是一項新的稠油開采技術，該技術目前已在渤海海域的南堡35-2油田、旅大油田等稠油油田進行了應用，效果明顯，能大幅度提高稠油井的采油量〔1, 2〕。該項技術的原理：在高壓燃燒室內注入工業柴油(原油或天然氣)作為燃料，同時注入高壓空氣及高壓水，燃燒產生的熱量將高壓水汽化，并將燃燒產物和高壓水蒸汽(即多元熱流體)通過管線一起注入井底。多元熱流體由于攜帶了大量熱量及CO2溶解氣，能顯著降低地層原油黏度，從而提高油田產油速度和最終采收率。多元熱流體技術流程如圖 1所示〔3, 4, 5〕。

?圖 1 多元熱流體技術流程

　　在多元熱流體技術中，水起到了兩方面的重要作用：一是用來冷卻高壓燃燒室，使燃燒室的溫度保持在350 ℃以下，防止溫度過高造成設備損壞;二是作為熱量的主要載體，用于加熱油層，降低原油黏度。當?shù)蜏氐乃?jīng)過燃燒室后，溫度升高變?yōu)楦邷厮蛩羝⑴c燃燒產物一起注入管柱。如果進水礦化度偏高，易在發生器內結垢，造成流道堵塞，降低加熱效率，因此，多元熱流體發生器對進水有嚴格的標準，要求水質干凈、低硬度、低礦化度。

　　1 水源選擇及水質要求

　　多元熱流體的水源選擇需要考慮以下3點：(1)水源可取量大，系統每日消耗處理后的水為150～300 m3;(2)水處理設備占地面積小，平臺能夠擺放;(3)成本較低，經濟性好。根據以上幾點，目前可選取的水源有2種：地?zé)崴昂Ｋａ槍Σ煌乃矗柽x擇相對應的水處理設備，使凈化之后的水能達到多元熱流體發生器的供水指標。水源水質及多元熱流體發生器的供水 指標見表 1。

　　2 水處理系統

　　2.1 地?zé)崴幚硐到y(tǒng)

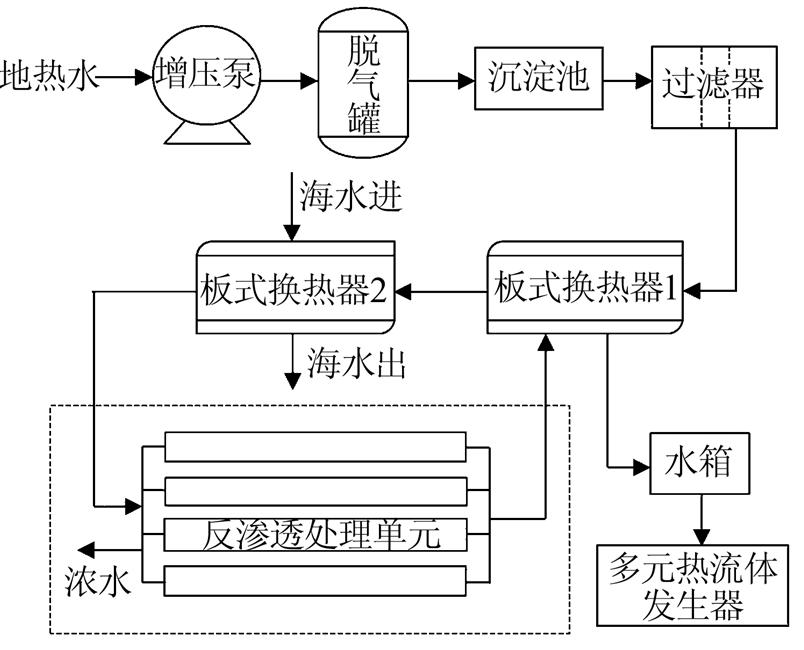

　　地?zé)崴幚砹鞒倘鐖D 2所示。

?圖 2 地?zé)崴幚砹鞒?br>

　　地?zé)崴幚硐到y(tǒng)包含3個單元，分別為預處理單元、換熱單元、反滲透單元。預處理單元包括增壓泵、脫氣罐、沉淀池、過濾器等，脫氣罐用于去除H2S及其他伴生氣;沉淀池用于去除大顆粒懸浮物、沙石;過濾器用于去除懸浮物、膠體、有機物及其他粗級雜物。

　　地?zé)崴脑紲囟葹?5～75 ℃，而反滲透膜的工作溫度為5～45 ℃;同時，進入多元熱流體發生器的水溫越高，其加熱到設定出口溫度消耗的燃料越少，綜合考慮，換熱單元采取了2套板式換熱器方式。即預處理后的水經過1號換熱器將水溫初步降低后，再經過2號換熱器用海水再次降溫。經過2次換熱后，水溫降至35 ℃以下，進入反滲透處理單元。反滲透出水進入1號換熱器，再將溫度升高至55～60 ℃后進入水箱，最后注入多元熱流體發生器。

　　反滲透處理單元包括過濾、除鹽、加藥、藥沖洗和電控共5個系統，其中過濾系統對水作進一步的過濾處理;除鹽系統采用單級反滲透系統;加藥系統進行pH調節與加入阻垢劑等。經過反滲透處理的濃水則直接排海。

　　針對地?zé)崴V化度高的特點，反滲透膜選用的是海德能公司PROC10系列芳香族聚酰胺復合材料膜。該膜具有運行壓力低、除鹽性能好、不易污堵、技術性能穩定、抗污染性好等特點。該膜的平均脫鹽率為99.75%，單支膜平均產水量為39.7 t/d，最高進水壓力為4.14 MPa，進水隔網厚度為0.863 6 mm ，直徑為203 mm，單支膜元件回收率為15%。該處理系統設計產水480 m3/d，設計回收率為60%。

　　2.2 海水處理系統

　　海水處理流程如圖 3所示。

?圖 3 海水處理流程

　　海水處理系統相對簡單，由于作業期間海水溫度為15～25 ℃，因此無需換熱單元，海水經過過濾、增壓后可直接進入反滲透處理單元。需要指出的是，由于海水的濁度與硬度均遠高于地?zé)崴虼诉^濾設備與反滲透設備需要及時更換與清洗。為了達到相同的制水水量要求，海水的反滲透膜組數量也遠高于地?zé)崴哪そM數量。

　　針對海水淡化的特點，反滲透膜選用的是海德能公司SW系列海水淡化膜。該膜適用于海上和陸地安裝，具有耐壓能力高、運行成本低、除鹽性能好、脫鹽效果穩定等特點。該膜為進水隔網厚度0.863 6 mm 、直徑203 mm、長度1 000 mm的卷式組合，其平均脫鹽率為99.8%，單支膜平均產水量為34.1 t/d，最高進水壓力為6.5 MPa，進水溫度為5～45 ℃。系統設計產水20 m3/h，設計回收率為50%。

　　3 反滲透系統運行情況

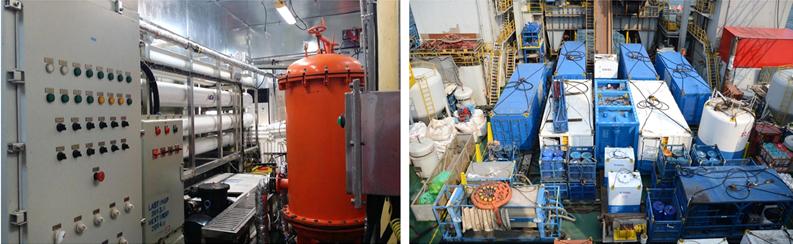

　　目前，這2套系統均已得到了良好的應用。其中，地?zé)崴幚硐到y(tǒng)已經在南堡35-2平臺進行了固化，并單獨設置了反滲透處理操作間(見圖 4)。地?zé)崴幚硐到y(tǒng)自2008年至今共完成了20口井次的作業，每口井次提供2 000～5 000 m3的反滲透水，已累計制反滲透水64 000 m3。設備運行期間，定時對處理后的水進行取樣檢測，檢測結果均達到多元熱流體發生器的供水指標，效果良好。

　　海水處理系統于2013年在旅大5-2N、旅大16-1區塊進行了現場作業，分別提供了2 000 m3和1 500 m3的反滲透水。由于要求海水處理系統能夠方便地吊裝于可移動的自升式平臺 上，因此將其做成2～3個集裝箱的形式，方便船舶的運輸和平臺的安裝(見圖 4)。現場應用情況表明，反滲透系統運行良好，制水量穩定，能夠保證多元熱流體技術的順利實施。具體參見污水技術資料更多相關技術文檔。

　　圖 4 現場照片(左為地?zé)崴幚聿僮鏖g，右為海水處理集裝箱

　　4 結論

（1）首次將反滲透技術應用于海上多元熱流體熱采技術中。通過對海上油田實際情況進行分析，最終選擇地?zé)崴秃Ｋ鳛榉礉B透處理的水源，并針對2種水源的性質設計了2套水處理系統。

（2）地?zé)崴幚硐到y(tǒng)的換熱單元采取了2套板式換熱器設計，不僅保護了反滲透膜的正常工作，同時最大限度地利用了地?zé)崴臒崮埽刺岣吡硕嘣獰崃黧w發生器的供水溫度，降低了多元熱流體的燃料消耗，節約了成本。

（3）現場的應用情況表明，2套水處理系統運行穩定，制水良好，保證了海上多元熱流體技術的順利開展，為稠油增產提供了強有力的支撐。
