极品美女一区二区三区图片 I 日韩精品一区二区三区四 I 久久99亚洲含羞草影院 I 国产精自产拍在线看中文 I 成人免费毛片观看 I 午夜国产一级一片 I 免费欧美成人 I 伊人动漫 I 黄瓜视频在线观看免费 I 欧美一夜爽爽爽爽爽爽 I www夜片内射视频日韩精品成人 I 亚洲va无码手机在线电影 I 综合网在线观看 I 成人免费色 I 最近中文2019字幕第二页 I 男女曰b免费视频 I 亚洲性射射 I 久热国产精品 I 88xx永久免费看大片 I 毛片网在线观看 I 欧美一区二区三区影院 I 久久这里只有精品1 I 在线精品国产一区二区三区 I 超碰aⅴ人人做人人爽欧美 I 亚洲精品123区 I 手机在线看片你懂得 I 久久人人爽人人爽人人片 I 在线看爽片 I 看黄色大片网站 I 日本免费在线 I 97在线国产视频 I 精品视频在线播放一区二区三区 I 正在播放 久久 I 欧洲激情视频 I 亚洲综合一区二区精品导航

Ti/SnO2-Sb2O5/PbO2電極的制備及降解性能分析

2017-03-15 05:47:21

  1 引言

  隨著工業的快速發展,各種廢水特別是有機廢水的排放量日益增加,嚴重影響了水體環境.有機廢水具有成分復雜、可生化性差等特點,傳統的生物處理法很難達到排放標準(Liu et al., 2012;Andrade et al., 2007;Dai et al., 2013).電催化氧化法由于其設備體積小、無二次污染、自動化程度高且易于控制、能與其他方法結合使用、反應推動力大、有機物能被完全礦化等優點而在難生物降解有機廢水處理中呈現廣闊的應用前景(溫青,2008;Duan et al., 2013; Yang et al., 2009).

  二氧化鉛(PbO2)由于其析氧電位較高、價格低廉、耐腐蝕性良好而被視為一種性能優異的陽極材料(Zheng et al., 2011;Wang et al., 2010;An et al., 2012).但由于在電解過程中產生的活性氧與鈦基體反應生成不導電的TiO2,表面PbO2活性層從基體上脫落,導致電極的使用壽命縮短(褚秋霞等,2009).目前,對PbO2電極的研究主要集中在添加中間層來改善電極的使用壽命,以及對表面活性層改性來提高電極的電催化活性上.例如,徐浩等(2012)研究了Pb3O4中間層的引入提高鈦基體PbO2電極使用壽命的原因;Duan等(2012)的研究表明,在PbO2表面活性層摻入十二烷基苯磺酸鈉(LAS)和碳納米管(CNT)可以顯著增大電極活性層的比表面積,提高催化活性;Recio等(2011)的研究表明,在網狀玻璃碳上電沉積PbO2電極對甲基橙有較好的處理效果.但目前對電極降解性能的研究主要集中在單一污染物上(Zheng et al., 2011; Duan et al., 2013),比較PbO2電極對不同類型有機物降解效果的研究還比較少見.因此,本文采用溶膠凝膠法和電沉積法分別制備Ti/SnO2-Sb2O5/PbO2電極,并采用線性掃描、SEM、降解測試等方法研究了其對苯酚、靛藍胭脂紅、甲基橙3種有機物的降解效果,考察PbO2電極降解不同結構有機物的選擇性.

  2 實驗部分

  2.1 電極的制備

  鈦板(厚度0.5 mm)用砂紙打磨后,剪切成1 cm×8 cm大小,經堿洗除油酸洗刻蝕后用蒸餾水沖洗,保存在3%(質量分數)草酸溶液中待用.

  將處理好的鈦板用浸漬提拉機在錫銻溶膠中浸漬涂膜,涂覆2次后在100 ℃烘箱中干燥10 min;然后在350 ℃馬弗爐中煅燒10 min,反復涂膜9次;最后一次在500 ℃下煅燒2 h,即得錫銻中間層(陳野等,2013).將15 g Pb(NO3)2、0.05 g NaF溶于100 mL蒸餾水中,用濃HNO3調節pH至1~2得到電沉積液,以制備好中間層的電極為陽極、石墨電極為陰極,在電沉積液中在10 mA · cm-2電流密度下電沉積90 min即得Ti/SnO2-Sb2O5/PbO2電極.

  2.2 電極中間層和活性層的表征

  采用JSM-6480型掃描電子顯微鏡(日本電子公司)對電極中間層和表面活性層的表面形貌進行分析,其中,加速電壓為20 kV.XRD測試是在D/Max2500型X射線衍射儀(日本島津公司)上進行,Cu靶Kα射線,管電壓為40 kV,管電流150 mA,2θ范圍為20°~80°,掃描速度為每分鐘15°.

  2.3 電化學測試

  采用SP-240型電化學工作站(法國Bio-Logic公司)對電極進行電化學測試,飽和甘汞電極為參比電極,鉑片為對電極,線性伏安測試掃描范圍為0~2 V(vs.SCE),掃描速度為10 mV · s-1,支持電解質為0.053 mol · L-1 Na2SO4,電解液中存在污染物時其濃度為5 mg · L-1;交流阻抗測試頻率范圍為1 mHz~100 kHz,外加電壓為1.8 V,支持電解質為0.053 mol · L-1 Na2SO4.

  2.4 降解性能測試

  采用恒電流法降解目標物,電流密度為20 mA · cm-2,電極工作面積6 cm2,目標物初始濃度100 mg · L-1,支持電解質為0.25 mol · L-1 Na2SO4,不同時間取樣用分光光度法測定污染物濃度.COD采用GB11914-89重鉻酸鹽法測定.

  3 結果與討論

  3.1 電極表面的XRD分析

  圖 1是電極表面的XRD圖譜,在2θ為31.62°、35.94°、48.72°、62.72°、66.78°處有比較明顯的衍射峰,與β-PbO2的標準PDF卡片(41-1492)數據相符,圖譜中未發現其他的特征峰,制得的電極表面鍍層主要晶相為β型PbO2,未發現有錫銻氧化物和鈦的特征衍射峰.表明PbO2完全覆蓋了錫銻中間層,表面沒有鈦基體和錫銻氧化物中間層裸露.

圖片關鍵詞

  圖 1 Ti/SnO2-Sb2O5/PbO2電極表面的XRD圖譜

  3.2 電極的形貌分析

  電極錫銻氧化物中間層和Ti/SnO2-Sb2O5/PbO2電極的形貌見圖 2.從圖 2a中可以看出,中間層表面均勻分布著細小的裂紋,裂紋是在煅燒過程中由于錫氧化物的界面張力而形成的.中間層SEM圖顯示,在中間層涂覆層數為9層時鈦基體被完全覆蓋,沒有鈦基體裸露,可以避免在電沉積表面活性層時基體的鈍化,從而提高電極的使用壽命.從圖 2b可以觀察到電極表面PbO2活性層比較致密,顆粒間未發現有明顯裂紋,電極致密的表面結構能有效防止活性氧向中間層和基體的擴散,避免基體的鈍化,電極表面較粗糙的微觀結構增大了電極的比表面積,能提供更多的活性點位,有利于增加電極的催化活性.

圖片關鍵詞

  圖 2 電極中間層(a)和電極表面活性層(b)的SEM圖

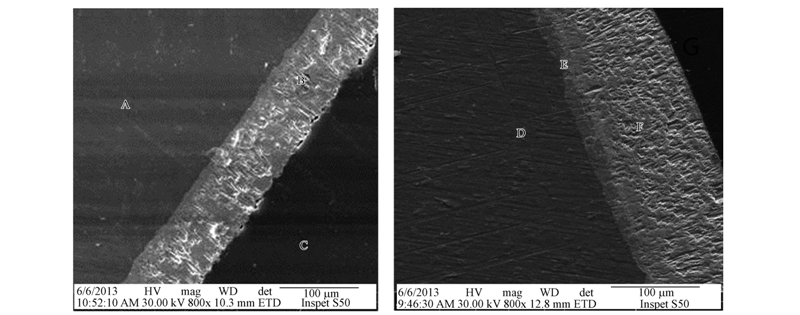

  圖 3為Ti/PbO2電極與Ti/SnO2-Sb2O5/PbO2電極的斷面SEM,其中,A、D區域為鈦基體,B、F區域為PbO2活性層,C、G區域為環氧樹脂固化劑,E區域為錫銻中間層.從圖中可以看出,A、B之間的界面較清晰,D、E界面相對A、B界面較粗糙一些,E、F之間無明顯界面.這是由于Ti4+、Sn4+、Sb5+、Pb2+的離子半徑分別為0.068、0.069、0.060、0.084 nm,Ti4+與Pb2+離子半徑相差過大,很難形成固溶體而Ti4+與Sn4+離子半徑幾乎相等,可以形成錫鈦氧化物的固溶體,提高電極的穩定性和導電性,銻的摻入使二氧化錫晶格中形成了更多的電子空位,降低了電極中間層的電阻率,同時影響了表面PbO2活性層的沉積電位(Yang et al., 2009),使顆粒粒徑更細小.PbO2活性層填補了錫銻中間層的裂紋,導致中間層與表層的界面不明顯,這種結構有利于提高基體與活性層之間的結合力.

圖片關鍵詞

  圖 3 Ti/PbO2電極斷面(a)和Ti/SnO2-Sb2O5/PbO2電極斷面(b)的SEM圖

  3.3 電極的電化學測試

  圖 4為Ti/SnO2-Sb2O5/PbO2電極在不同電解液中測得的LSV曲線,由于PbO2電極的氧與鉛原子數之比不是嚴格意義上的2 ∶ 1,活性層中還存在二價鉛,因而 4條曲線在1.1 V處都存在一個氧化峰,為二價鉛被氧化為四價鉛所產生.線性伏安掃描曲線在0.7 V前后存在一個明顯的氧化峰,這可能是由污染物在電極表面直接氧化產生(Duan et al., 2013).當電解液中無污染物時電極析氧電位為1.41 V時,當電解液中存在苯酚、靛藍胭脂紅、甲基橙時電極析氧電位分別為1.54、1.55、1.52 V,當電解液中存在污染物時電極的析氧電位提高,這可能是由于目標污染物物吸附在電極表面,優先與電極表面產生的金屬過氧化物反應,抑制了電極表面活性氧的析出.

圖片關鍵詞

  圖 4 Ti/SnO2-Sb2O5/PbO2電極線性伏安曲線

  圖 5為Ti/PbO2電極與Ti/SnO2-Sb2O5/PbO2電極的交流阻抗譜.從圖 5中可以看出,Ti/PbO2電極的物理阻抗為2.5 Ω,電化學阻抗為143 Ω,而Ti/SnO2-Sb2O5/PbO2電極的物理阻抗為33 Ω,電化學阻抗為12 Ω.由于錫銻氧化物作為一種半導體其導電性不理想,因此,導致了Ti/SnO2-Sb2O5/PbO2電極的物理阻抗遠大于Ti/PbO2電極.而Ti/SnO2-Sb2O5/PbO2電極的電化學阻抗遠小于Ti/PbO2電極表明,錫銻氧化物中間層的存在會極大地降低電極的電化學阻抗,改善電極的電化學性能,提高催化性能.

圖片關鍵詞

  圖 5 Ti/PbO2電極與Ti/SnO2-Sb2O5/PbO2電極的交流阻抗譜

  3.4 電極的降解性能測試分析

  圖 6為Ti/SnO2-Sb2O5/PbO2和Ti /PbO2電極降解3種污染物時去除率隨時間的變化曲線.圖 6a表明,Ti/SnO2-Sb2O5/PbO2電極降解靛藍胭脂紅60 min時去除率可達100%,降解甲基橙120 min時去除率為86%,降解苯酚180 min時去除率為90%.Ti/SnO2-Sb2O5/PbO2電極對3種污染物的降解都符合一級反應動力學方程,污染物為靛藍胭脂紅、甲基橙和苯酚時反應速率常數分別為0.050、0.019和0.017 min-1,對靛藍胭脂紅降解速率較快.

圖片關鍵詞

  圖 6 Ti/SnO2-Sb2O5/PbO2電極和Ti /PbO2電極降解不同目標物時的去除率

  圖 7為Ti/SnO2-Sb2O5/PbO2電極在降解3種污染物過程中COD去除率隨時間變化曲線.圖 7結果表明,在降解時間為3 h時,污染物為甲基橙、苯酚、靛藍胭脂紅時的COD去除率分別為55%、45%、40%.污染物去除率及其COD去除率結果表明,3種污染物的降解過程都包括電化學轉化和電化學燃燒兩部分,污染物為甲基橙時COD 去除率最高,降解較為徹底;而降解靛藍胭脂紅時盡管污染物本身去除率在1 h內到達100%,但降解時間為3 h時其COD去除率只有40%,這表明靛藍胭脂紅在降解過程中生成了難電催化氧化的中間產物;苯酚在降解3 h時去除完全,其COD去除率隨時間增加而逐漸升高,3 h時達到45%.

圖片關鍵詞

  圖 7 電極降解不同目標物時的COD去除率

  圖 8為Ti/SnO2-Sb2O5/PbO2電極和Ti/ PbO2電極降解3種污染物時電壓隨時間的變化曲線.圖 8表明,在恒電流條件下降解3種污染物,過程中電壓變化較小,表明電極比較穩定.Ti/SnO2-Sb2O5/PbO2電極降解靛藍胭脂紅、甲基橙、苯酚時電壓分別為4.73、4.88、5.07 V,Ti/PbO2電極降解靛藍胭脂紅、甲基橙、苯酚時電壓分別為8.30、10.01、9.50 V,在相同條件下,Ti/SnO2-Sb2O5/PbO2電極降解污染物所需的槽電壓較Ti/PbO2電極低50%.結合圖 5中兩種電極的交流阻抗圖譜,槽電壓的降低可能是由于錫銻氧化物中間層的制備使電極表面的電化學反應更容易發生,在相同電流密度下槽電壓的大幅度降低可以極大地降低去除污染物過程中的能耗.由于污染物去除率達到100%所需的時間也是靛藍胭脂紅最短,甲基橙居中,苯酚最長,因此,Ti/SnO2-Sb2O5/PbO2電極降解靛藍胭脂紅所需能耗最低,苯酚最高.具體參見 污水處理技術資料或污水技術資料更多相關技術文檔。

圖片關鍵詞

  圖 8 Ti/SnO2-Sb2O5/PbO2電極(a)和Ti/PbO2電極(b)降解不同目標物的電壓變化曲線

  通過研究Ti/SnO2-Sb2O5/PbO2電極降解不同類型污染物時的去除率、COD去除率及降解過程中的電壓變化情況,Ti/SnO2-Sb2O5/PbO2電極對不同類型污染物的降解性能表現出較大的差異,反應動力學常數的不同可能是由于不同類型污染物的結構不同,降解過程中污染物斷鍵鍵能的大小不同,COD去除率不同是因為降解過程的中間產物不同.

  4 結論

  1)采用溶膠凝膠法和電沉積法成功制備了Ti/SnO2-Sb2O5/PbO2電極的中間層和表面活性層,電化學測試和降解性能測試表明該電極對有機物表現出了良好的降解效果.

  2)Ti/SnO2-Sb2O5/PbO2電極對不同污染物表現出不同的降解效果,其降解靛藍胭脂紅1 h去除率可達100%,但降解3 h時COD去除率僅為40%;降解甲基橙2 h去除率達100%,降解3 h時COD去除率則高達55%;苯酚需要3 h才能去除完全,此時COD去除率為45%.

010-65501108

綠水公司是專業的水處理設計和水處理工程公司。

在線反饋
主站蜘蛛池模板: 亚洲午夜精品一区二区蜜桃 | 国产精品欧美一区二区三区 | 日韩综合夜夜香内射 | 欧美一页| 国产人与禽zoz0性伦多活几年 | 无码人妻精品一区二区三区66 | 国内揄拍国内精品少妇国语 | 日韩人妻熟女中文字幕 | 91在线视频观看 | 男女作爱免费网站 | 青青久操视频 | 久热在| 久久777国产线看观看精品 | 国产乱子伦农村叉叉叉 | 久久91综合国产91久久精品 | 经典香港一级a毛片免费看 亚洲精品国产精品国自产观看 | 国产毛片a精品毛 | 日日射影院 | 国产成人精品一区在线播放 | 999国产精品999久久久久久 | 欧美精品久久久久久久久老牛影院 | 亚洲免费在线视频 | 丁香婷婷在线观看 | 欧美一线免费http | 成人性生交片无码免费看 | 一级毛片免费不卡在线 | 久久精品国产色蜜蜜麻豆 | 精品香蕉一区二区三区 | 国产精品一卡二卡三卡 | 欧美日韩无套内射另类 | 久草免费在线视频 | 一级特黄特黄毛片欧美的 | 久久福利剧场 | jizzjizz日本护士视频 | 男人j进入女人j内部免费网站 | 国产精品51麻豆cm传媒 | 国产片在线观看 | 国产精品爽爽久久久久久竹菊 | 亚洲精品免费在线 | 色婷婷网 | 国产精品亚洲一区二区三区喷水 | 色婷婷亚洲 | 午夜免费视频 | 日本看片一区二区三区高清 | 欧美日韩在线第一页 | 国产成人无码国产亚洲 | 精品成人一区二区 | 久久精品国产免费看久久精品 | 欧美视频a| 精品久久久无码人妻字幂 | 四虎永久在线精品免费一区二区 | 亚洲日韩欧洲无码av夜夜摸 | 夜精品A片观看无码一区二区 | 亚洲日韩国产av无码无码精品 | 精品日韩 | 亚洲乱码中文字幕小综合 | 欧美日韩综合精品 | 牛牛a级毛片在线播放 | 国产性猛交╳xxx乱大交 | 亚洲日韩一页精品发布 | www.日本在线 | 久久久久久国产精品视频 | 免费观看一区二区三区 | 99国产精品久久久 | 国产又色又爽又黄的免费软件 | 91精品国产亚洲爽啪在线观看 | 免费一级大毛片a一观看不卡 | 午夜福利理论片在线观看播放 | 国产精品亚洲精品日韩已方 | 欧美性猛交内射兽交老熟妇 | 亚洲精品国产成人一区二区 | 午夜精品一区二区三区在线视频 | 又粗又大又硬又长又爽 | 丁香婷婷六月综合交清 | 国产精品系列在线 | 亚洲自拍偷拍在线 | 又粗又猛又大爽又黄老大爷5 | 国产成人精品福利色多多 | 黑人上司粗大拔不出来电影 | 91短视频黄 | 白丝乳交内射一二三区 | 国产免费一区二区在线看 | 黄视频网站在线 | 亚洲精品无码久久久久秋霞 | 欧美在线黄 | 欧美日韩高清一区 | 久久免费福利 | 精品一区二区三区在线观看 | 看全色黄大色黄大片色黄看的 | 天天夜夜久久 | 国产精品入口免费麻豆 | 曰韩人妻无码一区二区三区综合部 | 亚洲日本视频在线 | 五月婷婷六月天 | 久久久久琪琪去精品色无码 | 日本三级成本人网站 | 亚洲中文字幕无码一区 | 久久夜夜 | 熟女性饥渴一区二区三区 |
